Parâmetros/modelo
|
MN10
|
MN20
|
MN30
|
MN40
|
|
Corrente de potência máxima
|
12A
|
20A
|
30A
|
40A
|
|
Instalação Lin mm2
|
4 mm2
|
8 mm2
|
10 mm2
|
12 mm2
|
|
Linha de instalação (AWG)
|
10 (AWG)
|
8 ((AWG)
|
7 ((AWG)
|
6 ((AWG)
|
|
Peso
|
280 g
|
300 g
|
475 g
|
480 g
|
|
Dimensões
|
143 × 89 × 46 mm
|
187*97*61 mm
|
|
Perda de carga do sistema
|
≤ 13 mA
|
|
Loop Buck
|
≤ 100 mV
|
|
Voltagem de flutuação da bateria
|
13.8V sistema 12V /27.6V sistema 24V
|
|
Proteção da bateria sob tensão
|
10.6V sistema 12V /21.2V sistema 24V
|
|
Voltagem de recuperação da bateria (sob tensão)
|
12.6V sistema 12V /25.2V sistema 24V
|
|
Modo de carga
|
Modo PWM
|
|
Temperatura de funcionamento
|
-10 a 60 °C
|
|
Temperatura de armazenamento
|
-30~70°C
|
|
Requisitos de umidade
|
≤ 90%, sem condensação
|
|
Compensação de temperatura
|
-4 mV/célula/°C
|
|
Proba de temperatura (componentes construídos)
|
Termostatos TC 100K
|
|
Tensão máxima de circuito aberto do painel solar
|
Sistema de 18V-24V 12V 36V-48V 24V)
|
|
Voltagem máxima do circuito aberto dos painéis solares (V)
|
≤ 48 V
|
|
(Casos) Configuração padrão do sistema 12 V
|
|
Voltagem máxima do painel de células solares
|
18V a 25V
|
18V a 25V
|
18V a 25V
|
18V a 25V
|
|
Potência máxima do painel de células solares
|
50W-130W
|
100W-260W
|
200W-380W
|
≤ 500 W
|

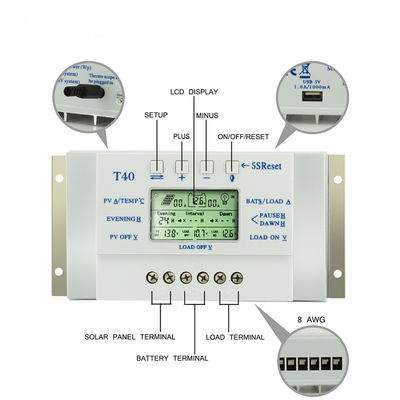

Características do produto:

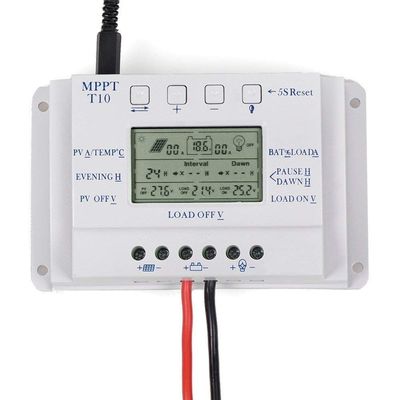

1, ecrã LCD,
2, interface de operação fácil,
3, modo de carga PWM+MPPT,
4, o usuário pode redefinir o parâmetro,
5, uma chave para abrir e fechar a carga,
6, uma chave para restaurar as configurações de fábrica,
7Proteção da bateria contra descarga,
8Proteção da polaridade inversa da bateria
9, Bateria sob protecção contra tensão,
10, sobrecarga, protecção contra curto-circuito,
11Função de compensação automática da temperatura
12Pode carregar e descarregar ao mesmo tempo, mantendo sempre a bateria em estado completo.

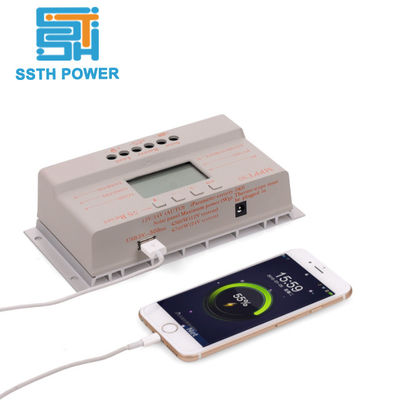

13, Carregamento USB 5V (corrente 1500mA) Opcional
Especificação do controlador de carga solar:

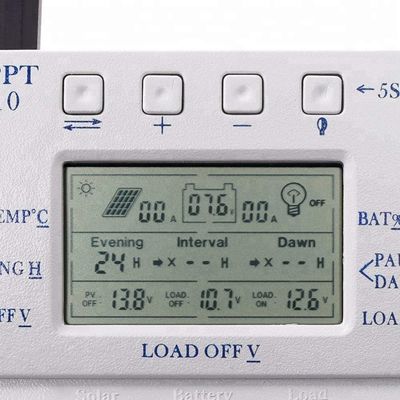

Trata-se de um controlador de três períodos de tempo (Period ((time)) no tempo de trabalho da noite (noite), um intervalo de tempo de descanso ou pausa, tempo de trabalho da madrugada (função de luz da manhã), o utilizador pode de acordo com as suas necessidades,Defina uma hora diferente..
A: horário (trabalho noturno)
B: tempo ((Pausa no trabalho)
C: hora (de amanhecer)
Este é um controlador de carga MPPT compatível PWM inteligente / eficiente / economia de energia, ele não só tem função de carregamento controlador MPPT eficiente para rastrear automaticamente o ponto de potência máxima,
10%-30% superior à eficiência de carregamento do controlador comum, também tem economia de energia em espera, mais de 30% de energia do que o controlador comum, o consumo de energia em espera de apenas 10mA-15mA.
Aconselhamento profissional:
A função principal da função MPPT está integrada na placa de circuito e no chip.
Algumas pessoas pensam que [Se há uma bobina de indução grande, então é um controlador MPPT] Mas não é correto.O seu tamanho tornou-se cada vez menor.
A função MPPT não é medida pelo seu tamanho.
